Vorläufer von 802.11s ist WDS (Wireless distributed System)
Leider ist WDS eine proprietäre Lösung (nicht genormt) und damit Hersteller abhängig
IEEE 802.11s definiert eine Erweiterung zur Aufbau von WIFI-Mesh Netzwerke.
Mesh Punkte ermöglichen ein Verbindung meherere Rechner über WIFI anstelle von Kabeln.
Die im Mesh Netz eingebundene Geräte können direkt mitenander oder über zwischen geschalteten Meshpunkten kommunizieren.
Bei ein konventioneller mit ein Access Punkt aufgebauten WIFI Netz ist der AP immer Partner für die Kommunitation.
eingesetz wird HDWMP mit drei untervarianten die auf der Traffic ein wenig Einfluss hat.

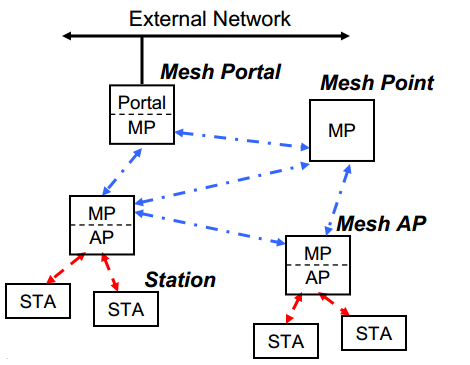

IEEE 802.11s definiert 3 Geräte Typen
Je nach System Typ (client an MAP verbunden, Internet Zugang (MPT) werden 4 bis 6 MAC Adresse ausgetauscht.
$iw list
Wiphy phy1
...
Supported interface modes:
* IBSS
* managed
* AP
* AP/VLAN
* monitor
* mesh point
* P2P-client
* P2P-GO
...
valid interface combinations:
* #{ managed, P2P-client } <= 2, #{ AP, mesh point, P2P-GO } <= 2,
total <= 2, #channels <= 1
...
Das Gerät kann als MP, MPP, MAP eingesetz werden.
$iw list
Wiphy phy1
...
Supported interface modes:
* IBSS
* managed
* AP
* AP/VLAN
* monitor
* mesh point
* P2P-client
* P2P-GO
...
interface combinations are not supported
...
Das Gerät kann nur als einfache Mesh Point eingesetzt werden.
ein MP System kann auch leicht als Client eingerichtet werden
Meisten wird das NetworkManager eingesetzt, damit können die zur Aufbau vom MP-Devices verwendeten Adapter nicht ohne weiteres konfiguriert werden.
Die Datei /etc/NetzworkManager/NetworkManager.conf ist zu ergänzen:
MAC OSX und Windows bieten keine Unterstützung von 802.11s.
Unter FreeBSD existiert auch eine IEEE 802.11s Unterstützung, daher sollte eine Portierung auf MAC OSX möglich sein.
[keyfile] unmanaged-devices=mac:90:f6:52:11:44:f1;mac:92:f6:52:11:44:f1;
Die Mac Adresse des WIFI- Gerät wurde dupliziert, und im erste Byte bit 2 gesetzt (90 → 92). Damit is die Mac Adresse weiterhin eindeutig, ist aber eine lokal administrierte MAC Adresse.
Alternativ:
unmanaged-devices=interface-name:wlan0,interface-name:mesh0
DEV=wlan1 MESHID=myMeshID ip l set $DEV down iw dev $DEV set type mesh ip l set $DEV up iw dev $DEV mesh join $MESHID sleep 1 dhclient -pf /tmp/dhclient-$DEV.pid $DEV
DEV=wlan1 kill `cat /tmp/dhclient-$DEV.pid` iw dev $DEV mesh leave ip l set $DEV down iw dev $DEV set type managed
DEV=wlan1 ExtIF=eth0 ExtIp=192.168.0.2 MESHID=myMeshID echo "interface=$DEV dhcp-leasefile=/tmp/dnsmasq.leases dhcp-authoritative dhcp-range=10.0.0.10,10.0.0.254,300 dhcp-option=option:router,0.0.0.0 " > /tmp/dnsmasq-mesh0.conf iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -o $ExtIF -j SNAT --to $ExtIp sysctl net.ipv4.ip_forward=1
ip l set $DEV down iw dev $DEV interface add mesh0 type mesh mesh_id $MESHID ip l set dev mesh0 addr 06:43:b2:8b:c8:df iw dev mesh0 set channel 1 HT20 ip l set mesh0 up iw dev mesh0 set mesh_param mesh_hwmp_rootmode=4 iw dev mesh0 set mesh_param mesh_gate_announcements=1 sleep 1 ip a a 10.0.0.1/24 dev mesh0 dnsmasq -C /tmp/dnsmasq-mesh0.conf --pid-file=/tmp/dnsmasq-mesh0.pid
DEV=wlan1 ExtIF=eth0 ExtIp=192.168.0.2 iptables -t nat -D POSTROUTING -s 10.0.0.0/24 -o $ExtIF -j SNAT --to $ExtIp kill `cat /tmp/dnsmasq-mesh0.pid` ip l set dev mesh down iw dev mesh0 del
Das "externe" Gerät und unseren MP können auch in eine Bridge eingebunden werden.
brctl ist hier keine Alternative, IOCTL werden verwendet, wir benötigen aber ein nl80211 geeigneten Tool
ip address del $ExtIp/24 dev $ExtIf ip route del default via $ExtIp dev $ExtIf ip link add br0 type bridge ip link set $ExtIf master br0 ip link set mesh0 master br0 ip link set dev br0 up ip address add $ExtIp/24 dev br0 ip route add default via $ExtIp dev br0
$ExtIf muss hier ein ethernet (eth0) device sein.
Ein MPP entspricht in etwa ein Access Point, die Mesh ID wird zugewiesen
Ein einfache MP dagegen tritt den Meshnetz bei.
Ein Mesh Access Punkt besteht aus ein MP sowie ein separater Access Point.
In der Regel müssen die Einstellungen von AP und MP idenstisch sein (Kanal, Bandbreite).
Die Verbindung AP MP erfolgt über NAT. Das Netzwerkverkehr aus den AP wird Richtung MP/MPP genated.
Dies ist eine herausforderung und ist nicht von der Norme aus vorgesehen.
Kernel Crashes können leicht produziert werden.
Auf ein PC habe ich beine WIFI Schnittstelle als AP uns Mesh eingerichtet. auf ein weiteren Gerät kann ich mich mit den AP und auch über das MP verbinden. Beide gleichzeitig oder nacheinander angewandt führen zum Einfrieren des Servers.
Zur Verschlüsselung vom MP wird authsae SAE eingesetzt.
Ein klein Tool der einiges an Arbeit erspart ist meshd-nl80211. Dies must aber kompiliert werden.
[br-client]
[bat0]
[mesh0] ↔ weitere FF-Router
[mesh-vpn] ↔ [eth0] ↔ Internet
[client0] ↔ am AP verbundene Client
Das Protokoll 802.11s wird auschliesslich innerhalb des WIFI-Meshnetz eingesetzt.
Damit werden die Segmente, wie bei Freifunk üblich, nicht miteinander verbunden.
Daher werden MP und AP über BATMAN-ADV miteinander verbunden.
Forwarding mus auf MP Ebene abgeschalltet werden.
Neuere WIFI-Bausteine bieten von Haus aus 802.11s (mesh point), Die Software läuft im Kernelbereich und auf Hardware-Ebene.
Beide Verfahren sind in Bezug auf Performance ähnlich.
/
