Externe Monitor

Monitor Anschluss

Haupt Notebook

"Netzwerk-Monitor" mit xrandr erzeugen

MNOUTPUT=eDP-1
OUTPUT=HDMI-1-1
FORCE=HDMI-A-1

case $1 in
start)
        echo on | sudo tee /sys/kernel/debug/dri/0/$FORCE/force
        xrandr --addmode $OUTPUT 1920x1080
        xrandr --output $OUTPUT --mode 1920x1080 --right-of $MNOUTPUT --auto
        xrandr > /dev/null
        ;;
stop)
        xrandr --output $OUTPUT --off
        xrandr --delmode $OUTPUT 1920x1080
        echo off | sudo tee /sys/kernel/debug/dri/0/$FORCE/force
        ;;
esac

Intel Karte verwenden

Die Intel GPU kann virtuelle Bildschirme erzeugen.

Der XServer muss entsprechend konfiguriert werden

Intel Karte verwenden

# Configure intel internal GPU
Section "Device"
  Identifier "intelgpu0"
  Driver     "intel"
  Option     "VirtualHeads" "1"
EndSection

# nvidia/nouveau/amdgpu nach Intel, Unter Umständen Reihenfolge vertauschen.
Section "Device"
  Identifier "nvidiagpu0"
  Driver     "nouveau"
EndSection

Restart X11 - Monitor Liste

$ xrandr
Screen 0: minimum 8 x 8, current 1920 x 1080, maximum 32767 x 32767
eDP1 connected primary 1920x1080+0+0 (normal left inverted right x axis y axis) 380mm x 210mm
   1920x1080     60.02*+  59.93
   1680x1050     59.88
   ...
   640x360       59.84    59.32    60.00
VIRTUAL1 disconnected (normal left inverted right x axis y axis)
HDMI-1-1 disconnected (normal left inverted right x axis y axis)

• eDP-1 ist in eDP1 geändert
• Zusätzlich ist VIRTUAL1 vorhanden

VIRTUAL Monitor verwenden

#!/bin/sh

MNOUTPUT=eDP1
OUTPUT=VIRTUAL1

case $1 in
start)
        xrandr --addmode $OUTPUT 1920x1080
        xrandr --output $OUTPUT --mode 1920x1080 --right-of $MNOUTPUT --auto
        xrandr > /dev/null
        ;;
stop)
        xrandr --output $OUTPUT --off
        xrandr --delmode $OUTPUT 1920x1080
        ;;
esac

Virtuell Monitor Anzeigen

Virtuell Monitor Anzeigen VNC

x11vnc -repeat -clip 1920x1080+1920+0

vncviewer <Hostname/IP> -FullScreen

Virtuell Monitor Anzeigen Nomachine

• Nomachine muss auf beide Rechner installiert werden
• Schnell, effizient
• Display Wahl umständlich
• Dafür kann auch das gesamte Screen verwaltet werden, durch Mausbewegung kann von einen zum anderen Bildschirm kontinuierlich geleitet werden.

Virtuell Monitor Anzeigen Anydesk

• Anydesk muss auf beide Rechner installiert werden
• Schnell, effizient
• Eine Umschaltung auf der jeweiligen Monitor kann leicht über schaltfläche in der Fenster-Leiste vorgenommen werden.

Virtuell Monitor Anzeigen x2go, xpra

Nicht wirklich brauchbar!

HDPI Monitor mit 3840x2560 Pixel (Format 3:2)

• Lupe ist notwendig wenn die volle Auflösung eingestellt ist.

Bildschirm Geometrie

Notebook 17,3 Zoll 1920 x 1080 px → 383.0 x 215.4 mm, 127,34 Dpi

Bidschirm 28,2 Zoll 3840 x 2560 px → 596.0 x 397.3 mm, 163,66 Dpi

Eigene Auflösung einstellen (96 Dpi)

$ cvt 2248 1498
# 2248x1498 59.95 Hz (CVT) hsync: 93.10 kHz; pclk: 285.25 MHz
Modeline "2248x1498_60.00_60.00"  285.25  2248 2416 2656 3064  1498 1501 1511 1553 -hsync +vsync
$ cvt 1440 810
# 1440x810 59.83 Hz (CVT 1.17M9) hsync: 50.32 kHz; pclk: 95.00 MHz
Modeline "1440x810_60.00"   95.00  1440 1520 1664 1888  810 813 818 841 -hsync +vsync

Datei /etc/X11/xorg.conf.d/10.monitor.conf

Section "Monitor"
 Identifier "HDMI-1-1"
 Modeline "2248x1498_60.00"  285.25  2248 2416 2656 3064  1498 1501 1511 1553 -hsync +vsync
EndSection
Section "Monitor"
 Identifier "eDP-1"
 Modeline "1440x810_60.00"   95.00  1440 1520 1664 1888  810 813 818 841 -hsync +vsync
EndSection

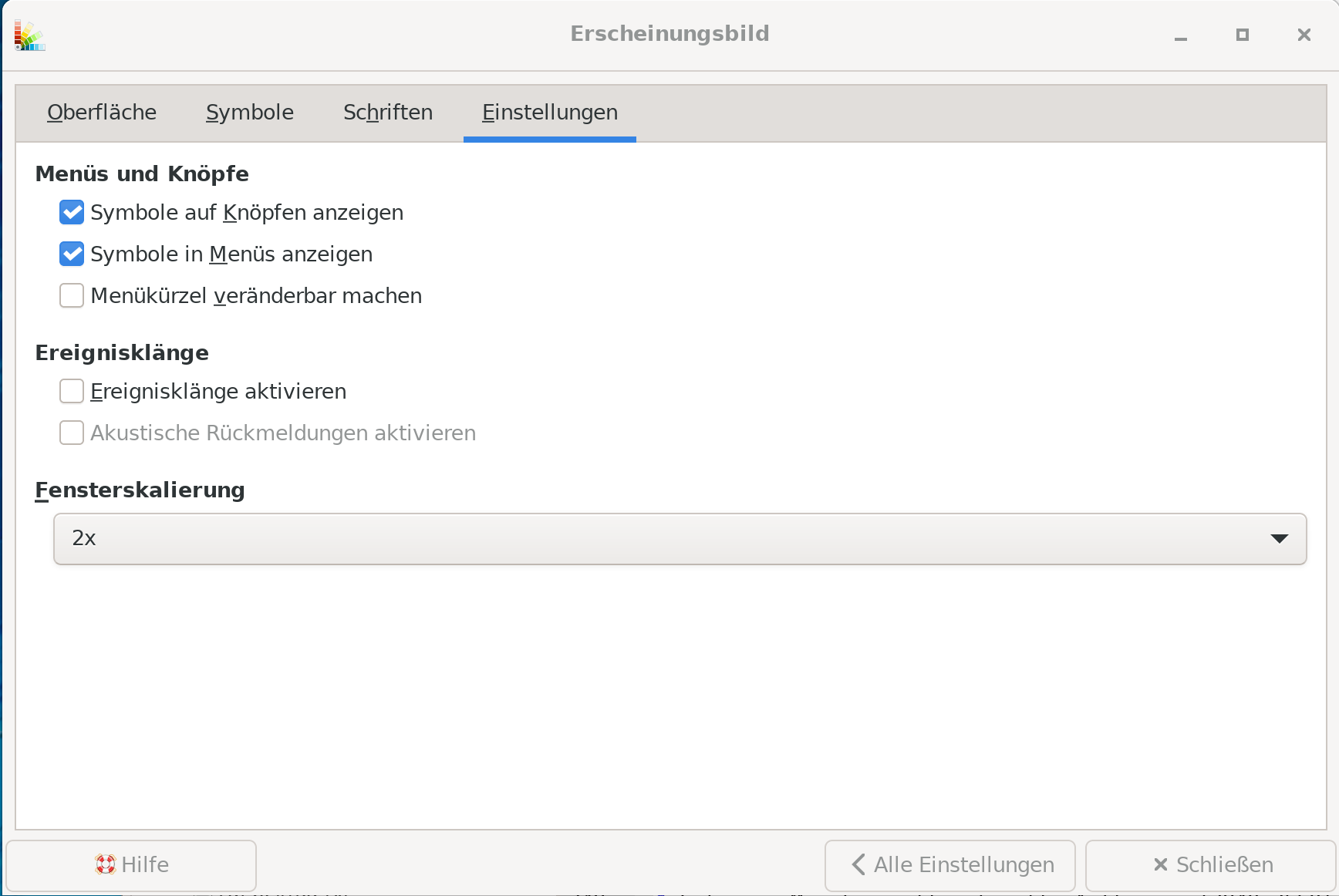

Einstellung mit Skalierung (Xfce)

• Externen Monitor soll mit volle Auflösung (3840x2560) betieben werden
• Notebook Display ist anzupassen.

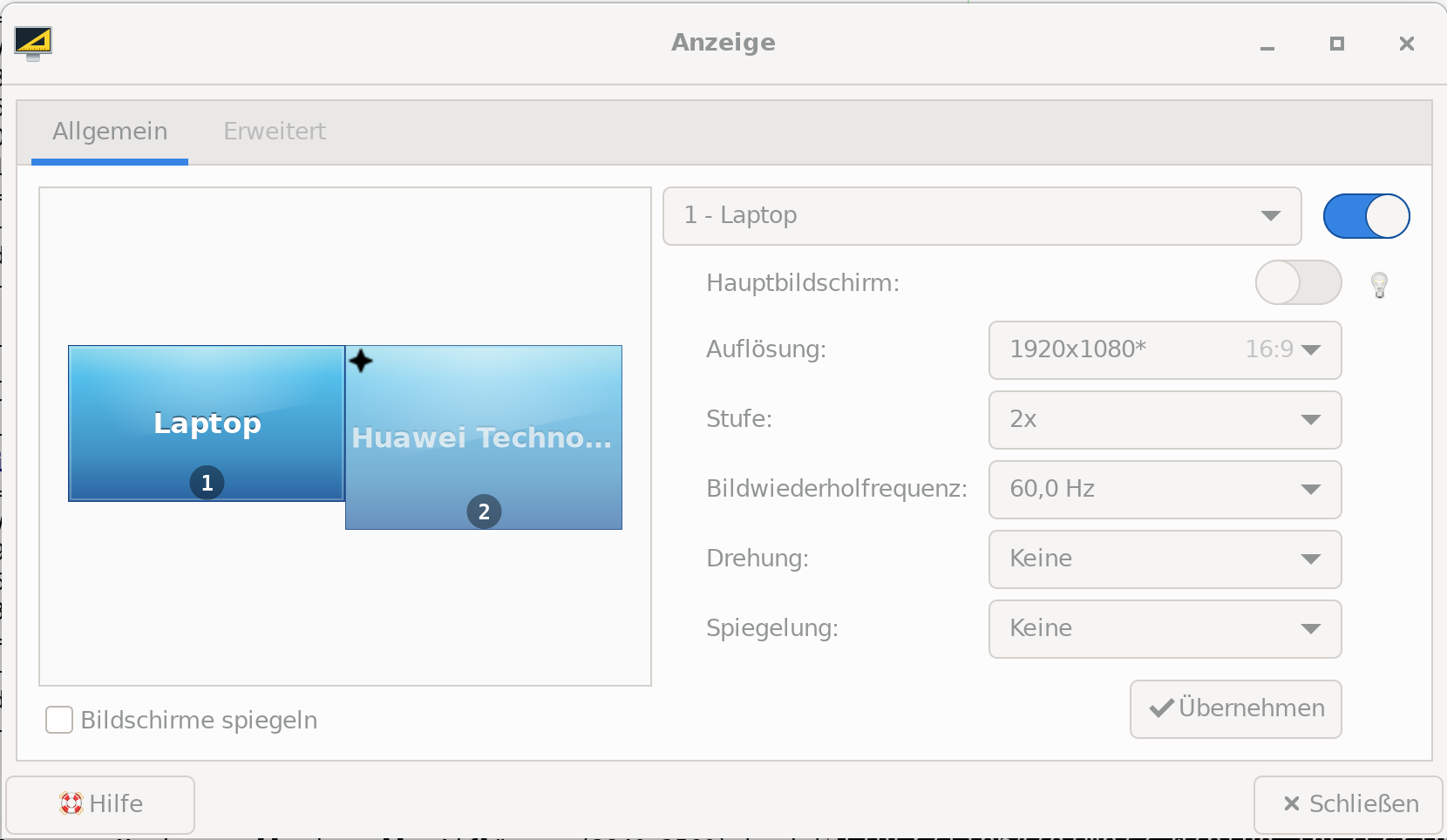

Konfiguration vom eingebauten Display (Xfce4)

Skalierung und HIDPI Problematik

• Manche Anwendungen sind nicht HIDPI fähig (Nomachine, Anydesk, …)
• Manche Anwendungen bedürfen eine spezielle Behandlung (Gimp).
• …

• Skalierung für beiden Monitor (gleiche DPI) ist suboptimal, dsie Schärfe ist geringer.

Fazit lieber eine passende Auflösung des HIDPI Monitor wählen, damit laufen alle Anwendungen korrekt.
